Bentoniet en boorvloeistof bij HDD-boringen
Bij een horizontaal gestuurde boring blijft het tracé dicht. Dat werkt zolang de bentoniet blijft circuleren: naar het boorgat om te smeren en de wand te steunen, en terug om het boorgruis af te voeren. Wij verhuren de pompsets die dat circuit gaande houden.
Terugvoeren en druk bijzetten
Terugvoeren. Bij de intrede- en de uittredeput komt de boorvloeistof met het gruis naar boven en moet terug naar de recyclinginstallatie. Dik, schurend materiaal met vaste delen erin. Daar zijn de PAV-sets voor: droog zelfaanzuigende vortexpompen, die opnieuw aanzuigen als de aanvoer even stilvalt en het grofste materiaal langs de waaier laten gaan.

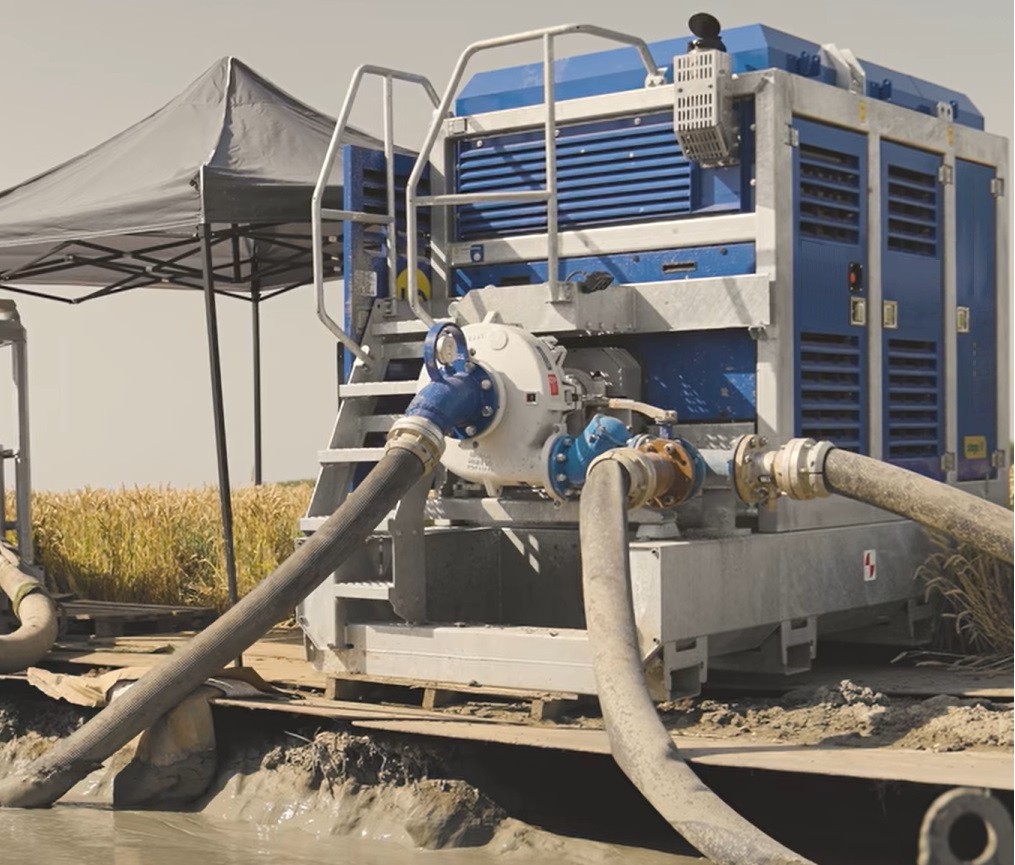

Druk bijzetten. Ligt de put ver van de installatie of zit er hoogteverschil in de retourleiding, dan is de druk het knelpunt en niet het debiet. Dan komt de HM-150 boosterpomp in de leiding.
Wat er per boorfase van de pomp gevraagd wordt, staat in onze blog over bentoniet verpompen bij HDD.
De sets
| Set | Aandrijving | Max. debiet | Max. opvoerhoogte | Vuildoorlaat |
|---|---|---|---|---|
| S-Line PAV4-200 | Diesel | 200 m3/h | 25 m | 76,2 mm |
| S-Line PAV4-220 Performance+ | Diesel | 220 m3/h | 49 m | 76,2 mm |
| S-Line PAV6-450 | Diesel | 460 m3/h | 29 m | 101,6 mm |
| S-Line PAV6-490 Performance+ | Diesel | 490 m3/h | 38 m | 101,6 mm |
| E-Line PAV4-22-6 | Elektrisch | 215 m3/h | 25 m | 76,2 mm |
| E-Line PAV4-30-4 | Elektrisch | 220 m3/h | 30 m | 76,2 mm |
| E-Line PAV6-22-6 | Elektrisch | 360 m3/h | 22,5 m | 101,6 mm |
| S-Line HM-150 boosterpomp | Diesel | 400 m3/h | 100 m | 38 mm |
De Performance+ sets hebben een zwaardere motor en leveren vooral meer druk. De HM-150 is niet zelfaanzuigend en moet gevoed worden, en heeft aan de perszijde een flens DN100 PN10. De PAV-sets hebben Perrot aan zuig- en perszijde.
De dieselsets uit de S-Line hebben Stage V motoren en zijn HVO ready. De E-Line is elektrisch, zonder uitstoot ter plaatse en stiller, voor werk in bebouwd gebied of onder een geluids- of emissie-eis. Voorwaarde is voldoende aansluitvermogen.
Wat we willen weten
De diameter en lengte van het tracé. Het volume boorvloeistof dat in circulatie moet blijven. De afstand en het hoogteverschil tussen de putten en de recyclinginstallatie. En of er netstroom is.
Veelgestelde vragen
Bij de intrede- en de uittredeput, om de boorvloeistof terug te voeren naar de recyclinginstallatie. Bij een lange retourleiding komt er een boosterpomp bij.
Omdat het materiaal grotendeels langs de waaier gaat in plaats van erdoorheen. Dat scheelt verstoppingen en slijtage.
Ja, de PAV-sets uit de E-Line, als er voldoende aansluitvermogen op de boorlocatie is.
Alle sets in één document
De verhuurbrochure 2026 met per set het debiet, de opvoerhoogte, de aansluitmaat en de vuildoorlaat. Online door te bladeren, en op aanvraag ook gedrukt.
